Bitte beachten Sie, dass die Montagekosten/und -Leistungen nicht im genannten Preis enthalten sind.
Systemraum

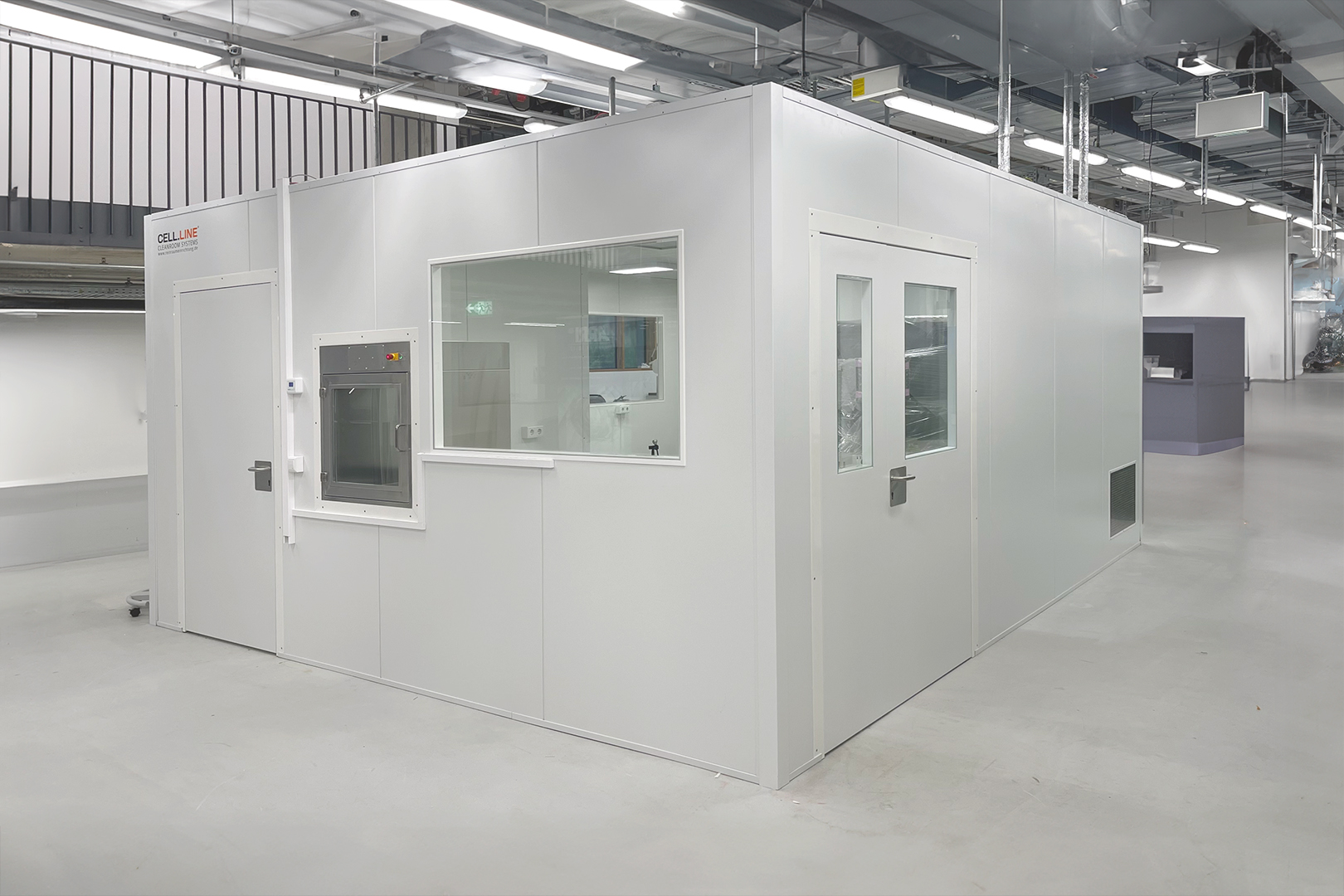

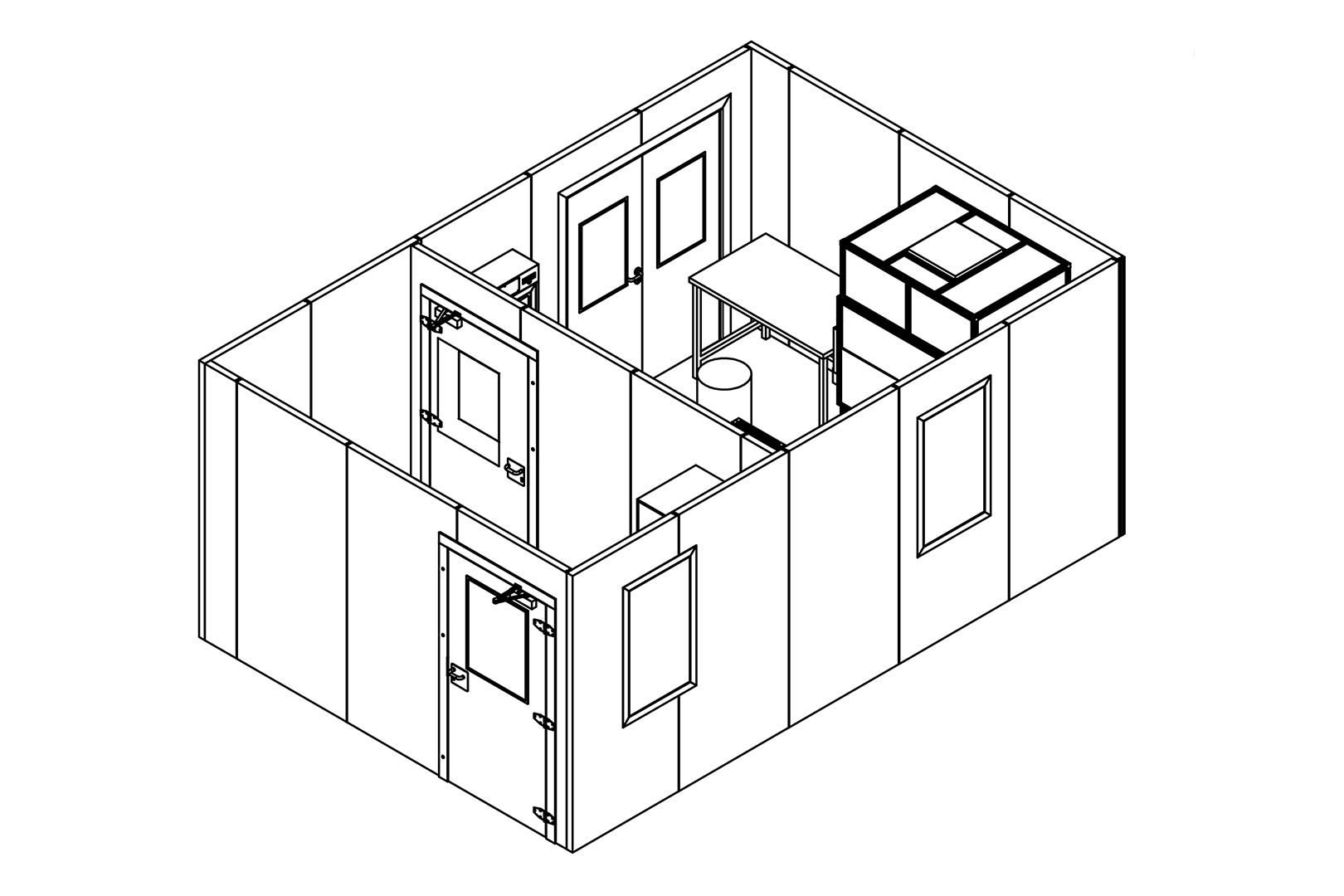

Multifunktional ausgeführte Reinraumkabine in Form einer hochwertigen Raum-in-Raum-Lösung, ausgelegt nach ISO 8 gemäß EN ISO 14644 (Klasse 100.000 nach abgel. US Federal Standard 209E, Klasse D gemäß GMP Leitfaden Annex II), inklusive vorgelagerter Personen- und Materialschleuse.
Modular aufgebautes, beidseitig flächenbündiges Trennwandsystem, Wandstärke 60 mm, mit Boden- und Deckenanschluss, Wandfüllungen aus Paneelen mit XPS, EXP oder PU-Kern und Stahl- bzw. Aluminiumdeckschicht, pulverbeschichtet in Farbe RAL 9010 (Farbe Reinweiß). Analog hergestelltes Deckensystem in flächenbündiger Bauweise, Deckenstärke 100mm.
Beinhaltet sind zwei Festverglasungen im Einzelformat 900 x 1.200 mm (BxH), deren Position frei festzulegen ist.
Im Lieferumfang ist zudem die folgende hochwertige Grundausstattung an Möbelstücken enthalten (Auf Wunsch können die Möbel entfernt oder angepasst werden):
- A10274 Edelstahlschuhwechselbank ca. 1.800 x 450 x 500 mm (BxTxH) – € 1.624,00 ,- netto
- A10295 Materialdurchreiche 600 x 600 x 600 mm (BxTxH) – € 6.490,00 ,- netto
- A10002 CABINET.LINE® N2-Lagerschrank B 1.000 mm, 2-türig – € 6.329,00 ,- netto
- A10004 FLOW.LINE® Laminarflow-Arbeitsplatz V 1.400 mm – € 7.670,00 ,- netto
- A10130 Reinraumtisch Standard VA 1.400 x 800 x 750 mm, ungelocht (BxTxH) – € 915,00 ,- netto
- A10829 Laborstuhl 391 VC – € 301,00 ,- netto
- A10558 Garderobe aus Melamin ca. 1.000 x 600 x 2.000 mm – € 640,00 ,- netto
- A10660 Abfallbehälter 50 Liter – € 445,00 ,- netto
Lüftungstechnik
Die Befilterung des Raumes erfolgt über flächenbündig in der Decke eingebaute Filter-Ventilator-Einheiten (Filter Fan Units) mit M5 Vorfilter und HEPA 14 Hochleistungsfilter, Abscheidegrad 99,995 %. Volumenstrom pro Gerät im Teillastbetrieb ca. 900 m³/h bei Strömungsgeschwindigkeit 0,30 m/s. Der Filterwechsel ist reinraumseitig mittels RSC Adapterrahmen (Room Side Change) vorgesehen. Die Überströmung der Fortluft erfolgt durch Überströmöffnungen im Wandsystem.
Technische Daten FFU
Typ: Filter Fan Unit 6/12 inkl. Vor- und Hauptfilter (M5, H14) Volumenstrom: ca. 900 m³/h bei 0,30 m/s Statischer Gesamtdruck: 345 Pa Ventilator: 350 mm, Ansteuerung 0-10 V Leistungsdaten: 230 V – 1 Phase – 50 Hz Motor-Nenndaten: 500 W – 2,2 A Drehzahl: 2.250 1/min Material Gehäuse: Aluminium natur Gewicht Fan Unit: ca. 33 kg
Regelungstechnik & Elektrik
Die Ansteuerung der Filter-Ventilator-Einheiten erfolgt über eine ECCU PID/XP Multifunktionsregeleinheit mit integrierter Anzeige.
Folgende Einstellungen sind möglich:
- Zwei verschiedene Regelkreise mit 0-10 V DC Ausgang,
- programmierbare Wochenschaltuhr mit Tag-/Nacht-Sollwerten,
- mehrere vordefinierte Programme.
Zentrale Ansteuerung der Beleuchtung über Schalt- / Tastereinheiten am Verteilerschrank bzw. an den Türen.
Technische Daten
Abmessungen Reinraumanlage
Fläche gesamt: ca. 22 m²
Volumen gesamt: ca. 55 m³
Reinraumbereich ISO Klasse 8
Fläche: 13,65 m²
Volumen: 34,15 m³
Luftwechsel pro Stunde: ca. 20-fach
Abmessungen: ca. 3.900 x 3.500 mm
lichte Innenhöhe: ca. 2.500 mm
Personen- und Materialschleuse
Fläche: 8,14 m²
Volumen: 20,36 m³
Abmessungen: ca. 2.089 x 3.900 mm
lichte Innenhöhe: ca. 2.500 mm
Gesamthöhe der Anlage inklusive Filtertechnik ca. 3.100 mm.
Zugänge
Der Zugang zur Personen- und Materialschleuse, sowie von dort in den Reinraum, erfolgt über jeweils eine einflügelige Drehtüre. flächenbündig ausgeführt mit Fensterausschnitt. Ausstattung der Türen mit Drückergarnituren, Rohrrahmentürschlösser, wartungsfreien Türbändern und PZ-Fräsungen für den bauseitigen Einbau eines Schließzylinders.
Technische Daten einflügelige Drehtüre 1.000 mm (Personen- und Materialschleuse)
Lichte Durchgangshöhe: ca. 2.110 mm
Lichte Durchgangsbreite: ca. 1.000 mm
Technische Daten doppelflügelige Drehtüre 2.500 mm (Reinraum)
Lichte Durchgangshöhe: ca. 2.110 mm
Lichte Durchgangsbreite: ca. 2.500 mm
Die Türen der Personenschleuse sind jeweils gegenseitig elektromagnetisch verriegelt, um die Erhaltung der Reinraumatmosphäre gewährleisten zu können. Inklusive Statusmeldung an den Türen durch eine rot/grün-Anzeige an den Türzargen, sowie einem Not-Aus-Schalter.
Beleuchtung der Reinraumkabine
Reinraumgerechte Ausleuchtung des Systemraumes durch LED-Leuchten, mittlere Beleuchtungsstärke ca. 600-700 Lux.
