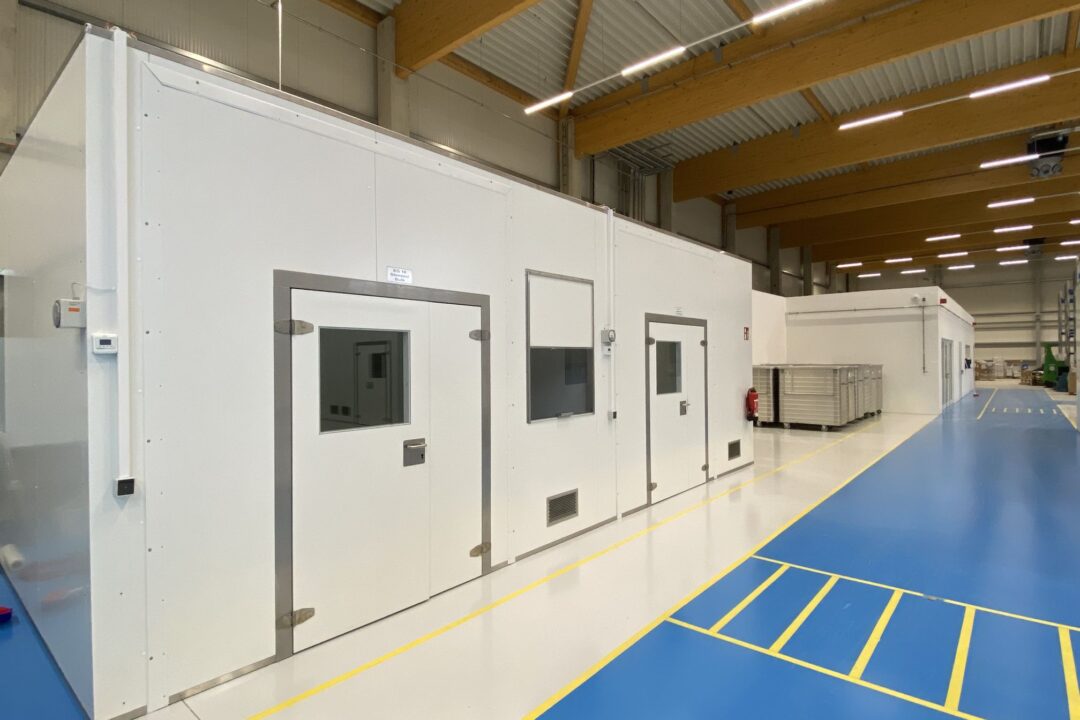

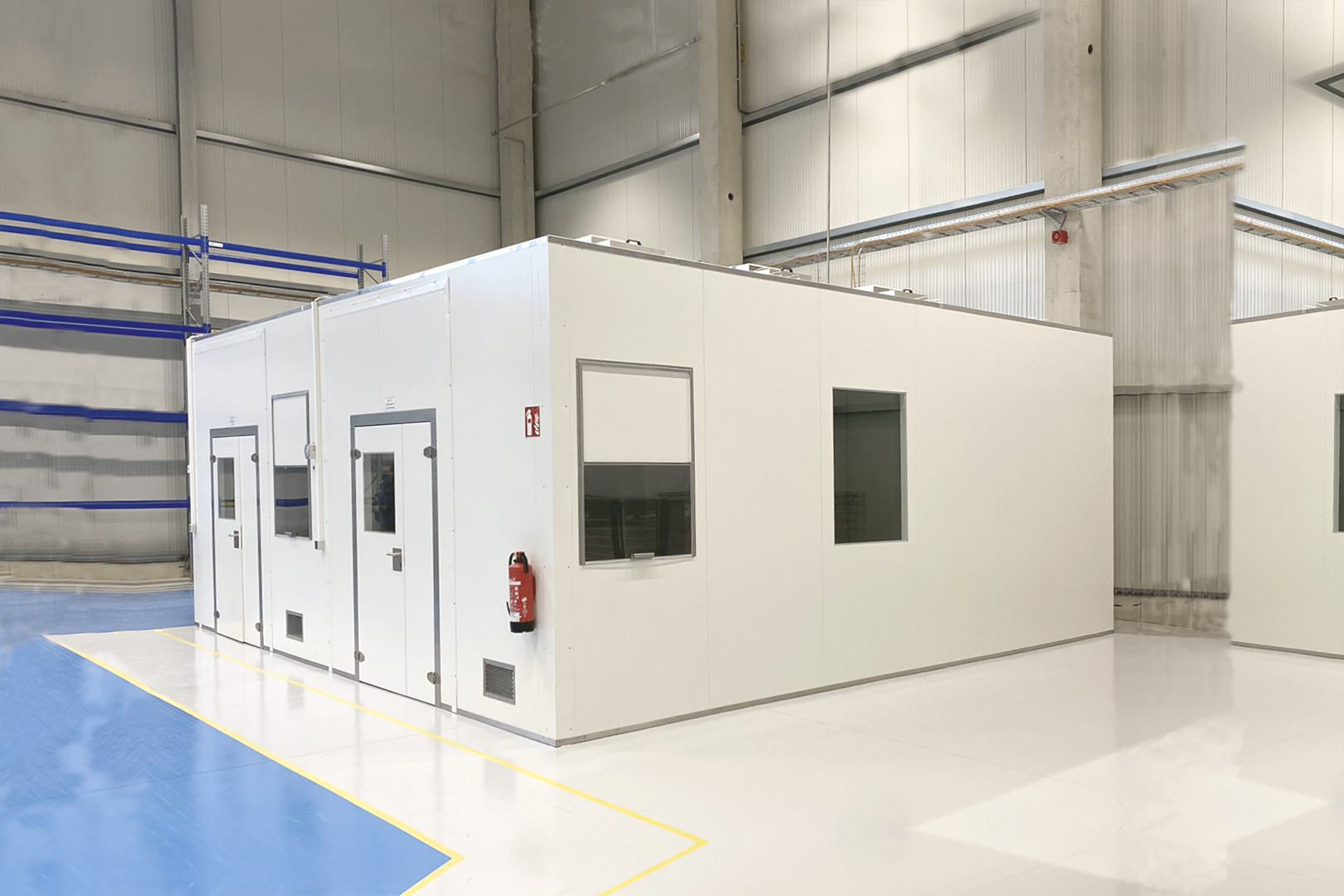

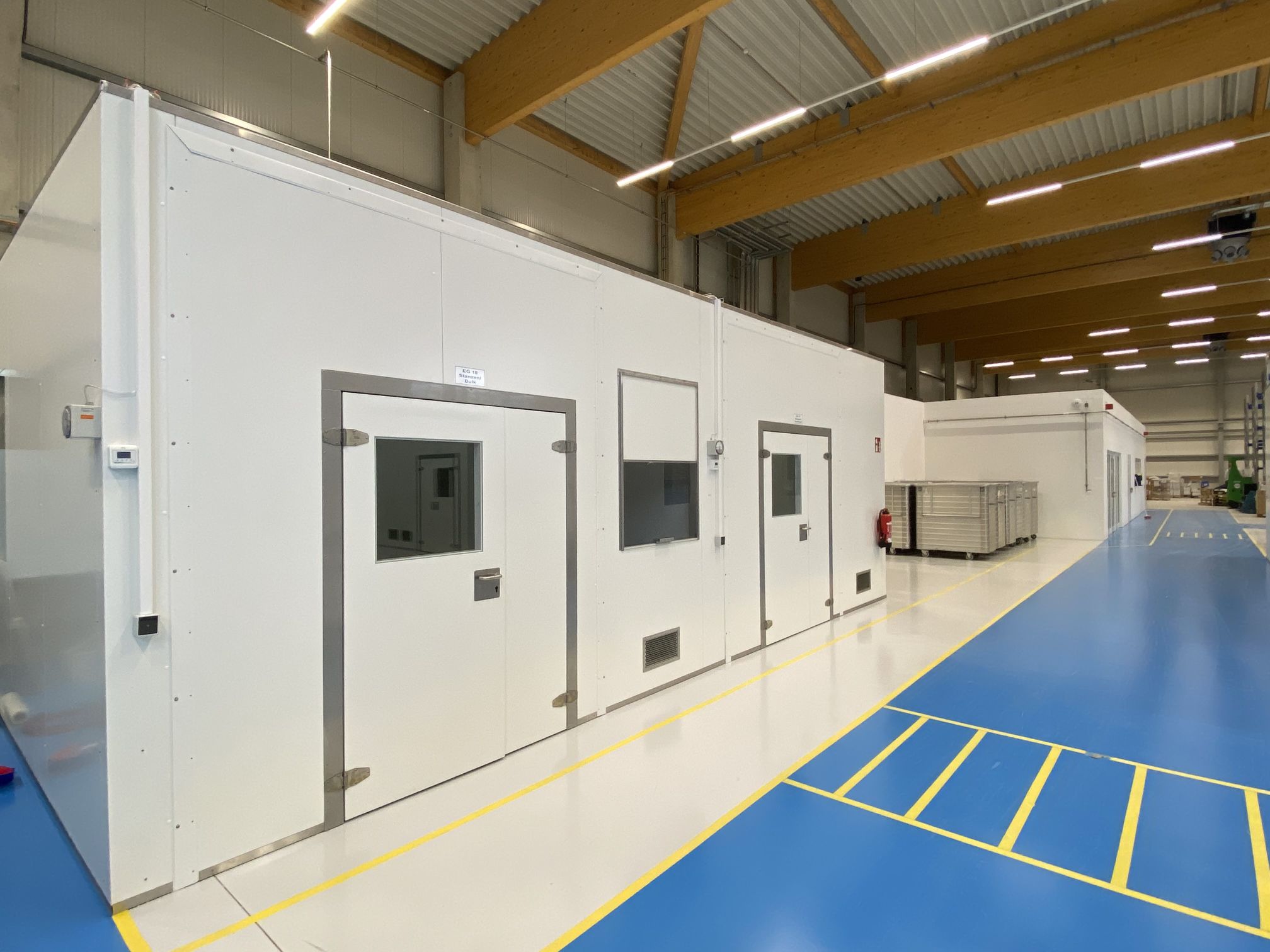

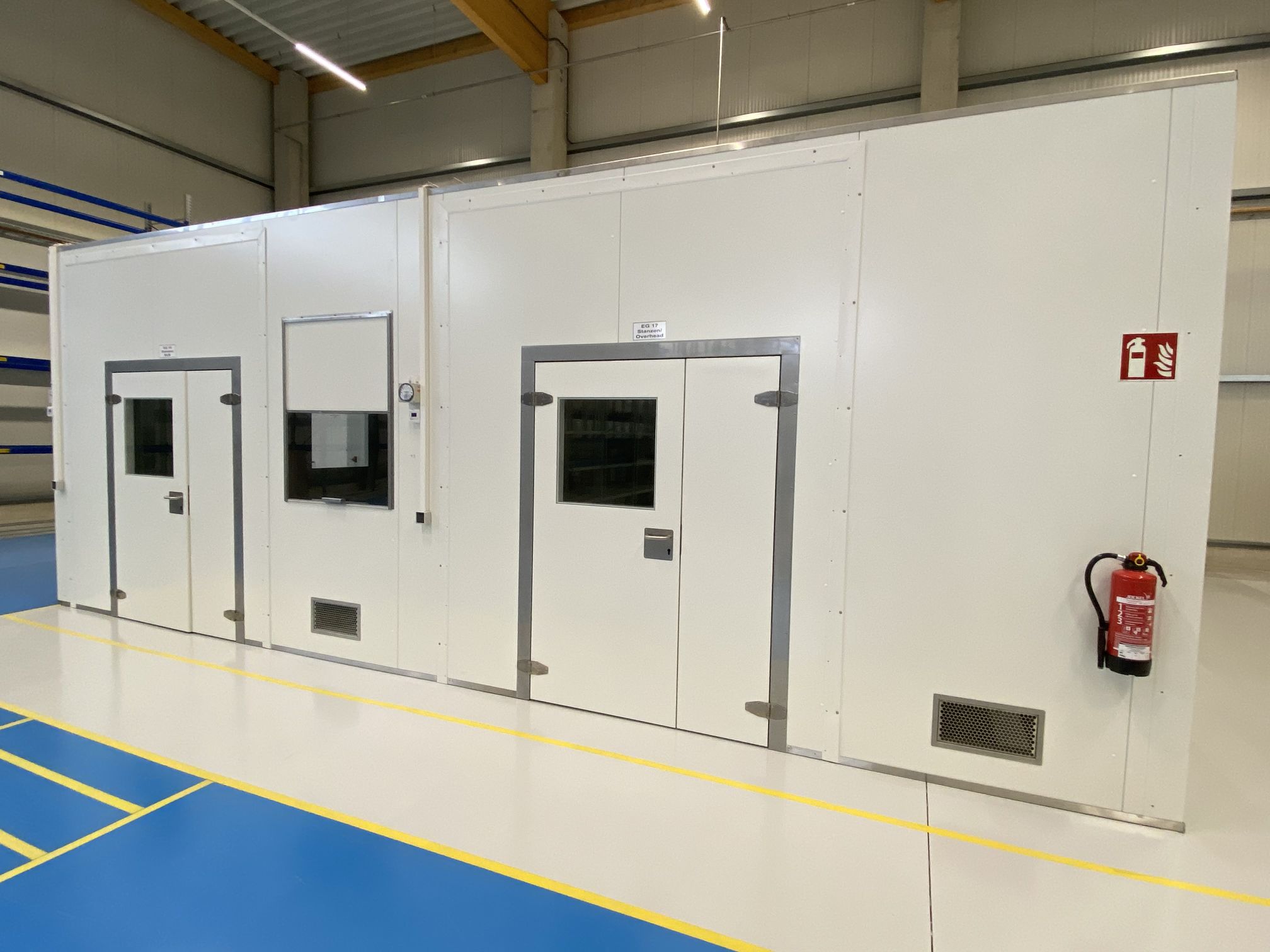

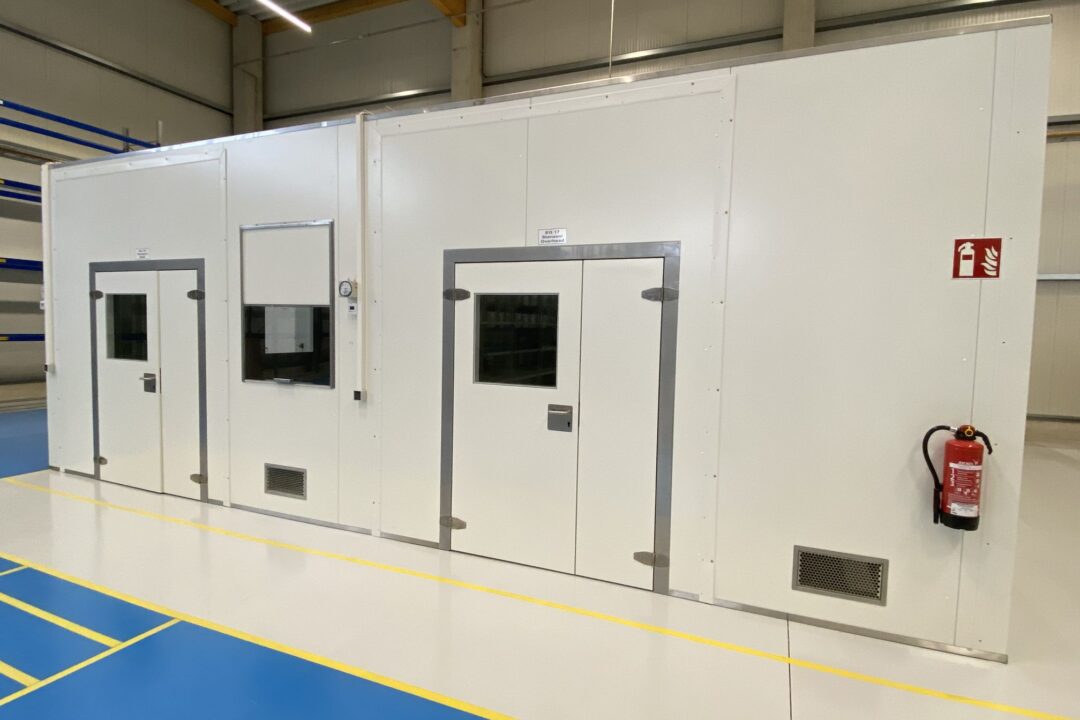

Multifunktional ausgeführte Reinraumkabine in Form einer hochwertigen Raum-in-Raum-Lösung, ausgelegt nach ISO 7 gemäß EN ISO 14644 (Klasse 10.000 nach abgel. US Federal Standard 209E, Klasse C gemäß GMP Leitfaden Annex II), ohne Personen- und Materialschleuse.

Modular aufgebautes, beidseitig flächenbündiges Trennwandsystem, Wandstärke 60 oder 80 mm, mit Boden- und Deckenanschluss, Wandfüllungen aus Paneelen mit XPS, EXP oder PU-Kern und Stahl- bzw. Aluminiumdeckschicht, pulverbeschichtet in Farbe RAL 9010 (Farbe Reinweiß). Analog hergestelltes Deckensystem in flächenbündiger Bauweise.

Beinhaltet sind zwei Festverglasungen im Einzelformat 900 x 1200 mm (BxH), deren Position frei festzulegen ist.


Lüftungstechnik:

Die Befilterung des Raumes erfolgt über flächenbündig in der Decke eingebaute Filter-Ventilator-Einheiten (Filter Fan Units) mit M5 Vorfilter und HEPA 14 Hochleistungsfilter, Abscheidegrad 99,995 %. Volumenstrom pro Gerät im Teillastbetrieb ca. 900 m³/h bei Strömungsgeschwindigkeit 0,30 m/s. Der Filterwechsel ist reinraumseitig mittels RSC Adapterrahmen (Room Side Change) vorgesehen. Die Überströmung der Fortluft erfolgt durch Überströmöffnungen im Wandsystem.


Regelungstechnik und Elektrik:

Die Ansteuerung der Filter-Ventilator-Einheiten erfolgt über eine ECCU PID/XP Multifunktionsregeleinheit mit integrierter Anzeige. Folgende Einstellungen sind möglich.

• zwei verschiedene Regelkreise mit 0-10 V DC Ausgang
• programmierbare Wochenschaltuhr mit Tag-/Nacht-Sollwerten
• mehrere vordefinierte Programme

Zentrale Ansteuerung der Beleuchtung über Schalt- / Tastereinheiten am Verteilerschrank bzw. an den Türen.


Zugang:

1 Stück einflügelige Türe, Breite 1.000 mm, Höhe 2.100 mm

Ausstattung der Türe ohne Sichtfenster, mit Drückergarnitur, Rohrrahmentürschloss, wartungsfreien Türbändern und PZ-Fräsung für den bauseitigen Einbau eines Schließzylinders.


Beleuchtung der Reinraumkabine:

Reinraumgerechte Ausleuchtung des Systemraumes durch LED-Leuchten, mittlere Beleuchtungsstärke ca. 600-700 Lux.


Hinweis:

Abbildungen können vom tatsächlichen Produkt abweichen (z. B. in Farbe, Design oder Verpackung). Maßgeblich sind die in der Beschreibung genannten Eigenschaften.
