Beschreibung:

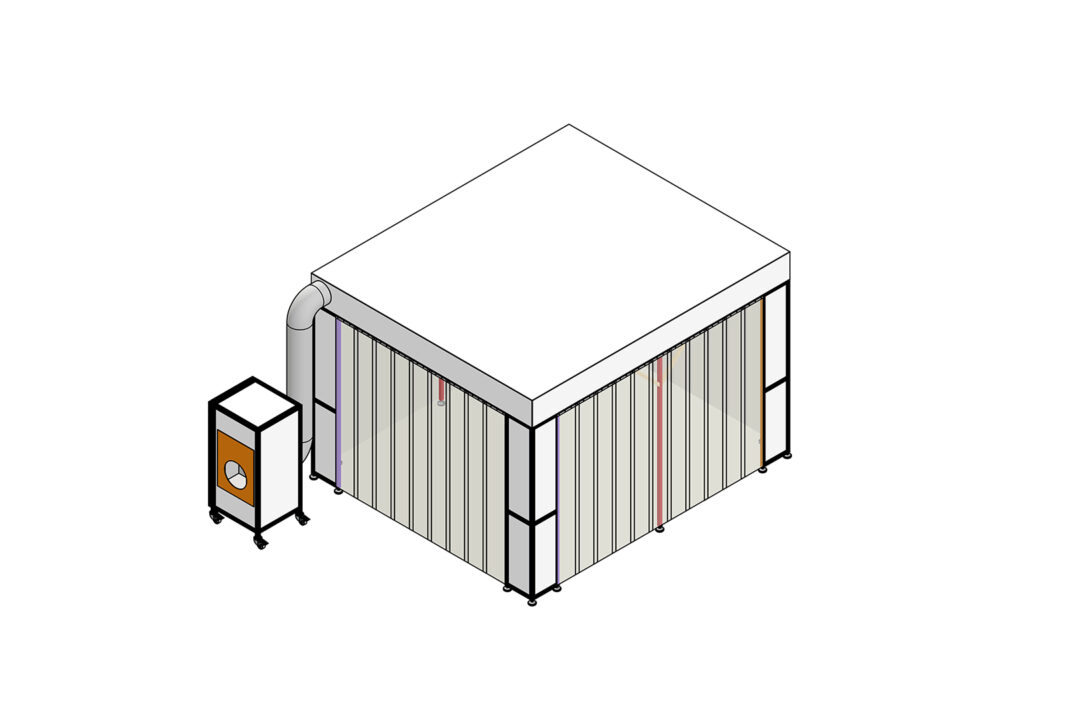

Modular aufgebautes Reinraumzelt, ausgelegt nach ISO 7 gemäß EN ISO 14644 (Klasse 10.000 nach abgel. US Federal Standard 209E).
Rahmen- und Tragkonstruktion aus Stahl-Quadrat- und Rechteckrohren in der Dimension 80×80 und 80×40 mm, Oberfläche pulverbeschichtet RAL 9016.
Die Decke des Reinraumzeltes besteht aus flächenbündig ausgeführten Sandwichelementen, Stärke 60 oder 80 mm, ebenfalls beschichtet in Farbe RAL 9016, mit Eckverbindung in Nut-u. Federausführung. Deckenauflagewinkel aus Stahl pulverbeschichtet in der Abmessung 60x60x4 mm, verschweißt am Stahltragrahmen. Dreiseitig montierter PVC Lamellenvorhänge, Streifenbreite 300 mm, Überlappung der Lamellen 50 mm, Materialstärke 2 mm. Abstand zum Boden ca. 30 mm.
Lüftungstechnik
Inklusive mobiler, rollbarer Filtereinheit für flexible Einsatzmöglichkeiten. Die Abmessungen betragen ca. 1.400 × 600 × 800 mm (B × T × H). Luftmenge ca. 1.800 m³.
Regelungstechnik:
Die Regelung der Motordrehzahl erfolgt über Drehregler, die Ansteuerung der Beleuchtung über eine zentrale Schalteinheit. Montage der Regelungstechnik in einem der Eckpfosten.
Beleuchtung:
Reinraumgerechte Ausleuchtung des Reinraumzeltes durch LED-Leuchten, mittlere Beleuchtungsstärke ca. 600 Lux.
Technische Daten und Abmessungen
Reinraumzelt ISO 7:
- Fläche gesamt: 16 m²
- Volumen gesamt: ca. 40 m³
- Luftwechsel pro Stunde: ca. 30 fach
- Abmessungen: ca. 4.000 x 4.000 mm (BxT)
- lichte Innenhöhe: ca. 2.500 mm
- Gesamthöhe ca. 3.100 mm
