Bitte beachten Sie, dass die Montagekosten/und -Leistungen nicht im genannten Preis enthalten sind.
Systemraum:

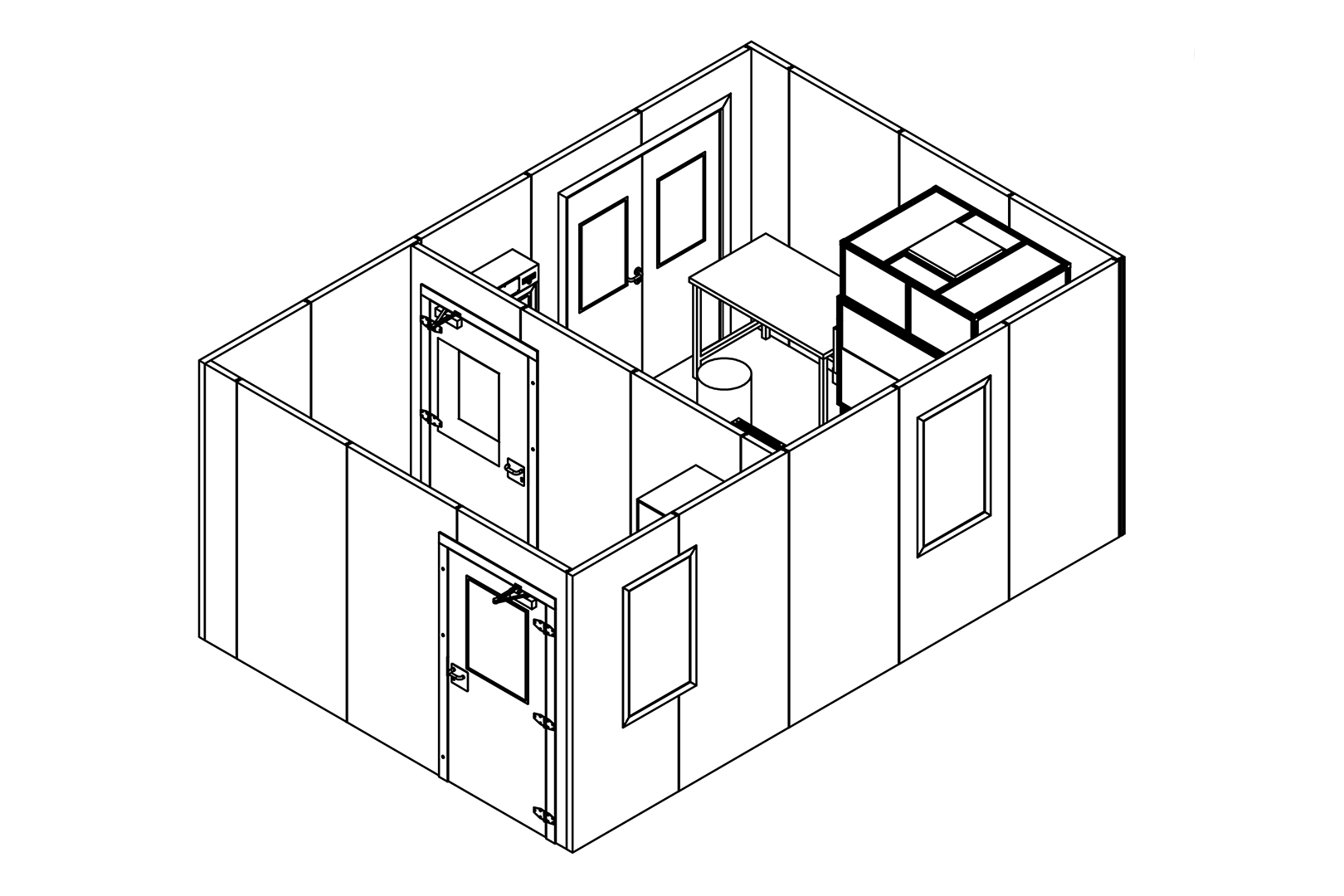

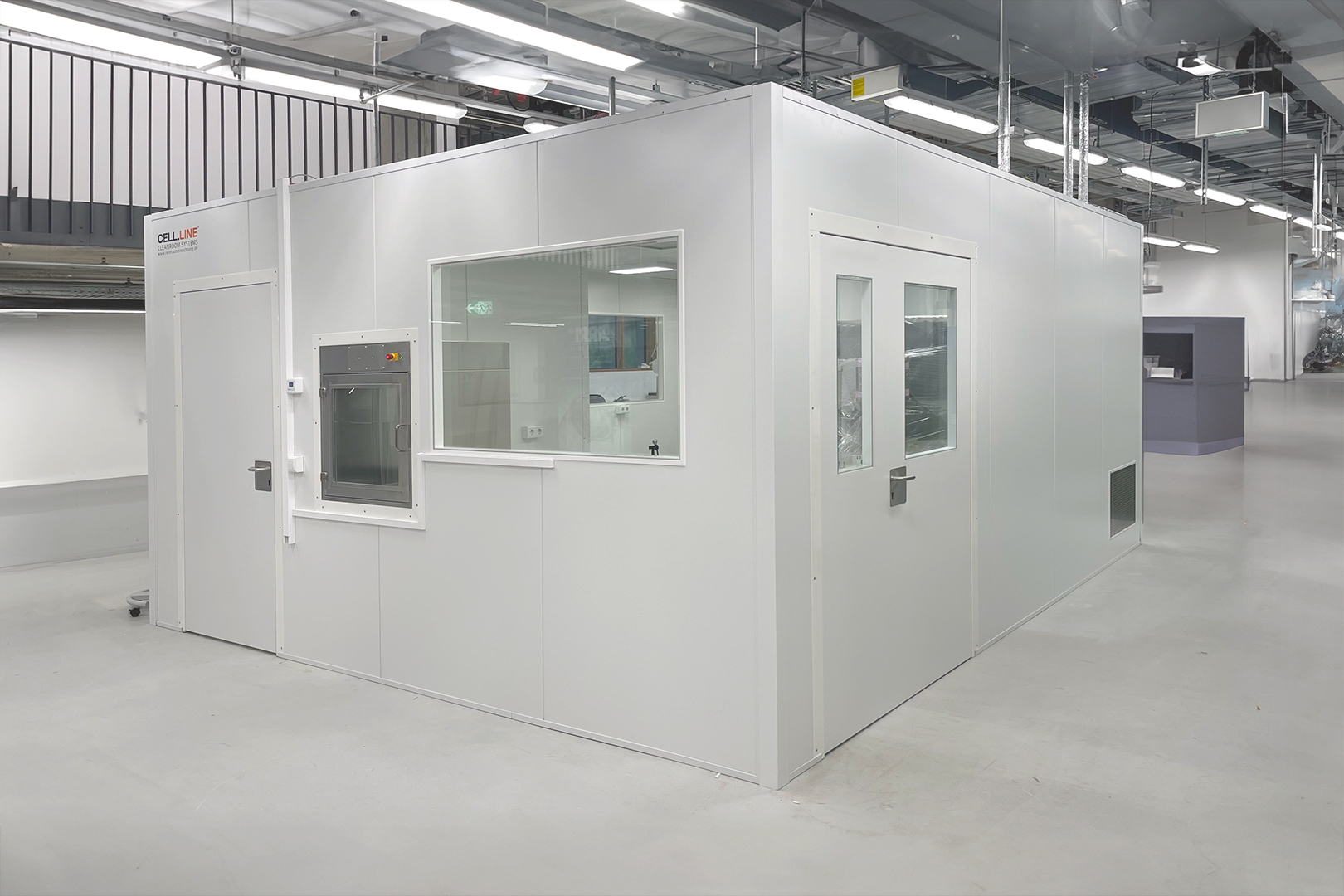

Multifunktional ausgeführte Reinraumkabine in Form einer hochwertigen Raum-in-Raum-Lösung, ausgelegt nach ISO 8 gemäß EN ISO 14644 (Klasse 100.000 nach abgel. US Federal Standard 209E, Klasse D gemäß GMP Leitfaden Annex II), inklusive vorgelagerter Personen- und Materialschleuse.
Modular aufgebautes, beidseitig flächenbündiges Trennwandsystem, Wandstärke 60 mm, mit Boden- und Deckenanschluss, Wandfüllungen aus Paneelen mit XPS, EXP oder PU-Kern und Stahl- bzw. Aluminiumdeckschicht, pulverbeschichtet in Farbe RAL 9010 (Farbe Reinweiß). Analog hergestelltes Deckensystem in flächenbündiger Bauweise, Deckenstärke 100mm.
Beinhaltet sind zwei Festverglasungen im Einzelformat 900 x 1.200 mm (BxH), deren Position frei festzulegen ist.
Im Lieferumfang ist zudem die folgende hochwertige Grundausstattung an Möbelstücken enthalten (Auf Wunsch können die Möbel entfernt oder angepasst werden):
– Edelstahlschuhwechselbank ca. 1.800 x 450 x 500 mm (BxTxH) – Artikelnummer: A10274 – € 1.624,00 ,- netto
– Materialdurchreiche Edelstahl 600 x 600 x 600 mm (BxTxH) – Artikelnummer: A10295 – € 6.490,00 ,- netto
– CABINET.LINE® N2-Lagerschrank B 1.000 mm, 2-türig – Artikelnummer: A10002 – € 6.329,00 ,- netto
– FLOW.LINE® Laminarflow-Arbeitsplatz V 1.400 mm – Artikelnummer: A10004 – € 7.670,00 ,- netto
– Reinraumtisch Standard VA 1.400 x 800 x 750 mm, ungelocht (BxTxH) – Artikelnummer: A10130 – € 915,00 ,- netto
– Laborstuhl 391 VC – Artikelnummer: A10829 – € 301,00 ,- netto
– Garderobe aus Melamin ca. 1.000 x 600 x 2.000 mm – Artikelnummer: A10558 – € 640,00 ,- netto
– Abfallbehälter 50 Liter – Artikelnummer A10660 – € 445,00 ,- netto
Lüftungstechnik:
Die Befilterung des Raumes erfolgt über flächenbündig in der Decke eingebaute Filter-Ventilator-Einheiten (Filter Fan Units) mit M5 Vorfilter und HEPA 14 Hochleistungsfilter, Abscheidegrad 99,995 %. Volumenstrom pro Gerät im Teillastbetrieb ca. 900 m³/h bei Strömungsgeschwindigkeit 0,30 m/s. Der Filterwechsel ist reinraumseitig mittels RSC Adapterrahmen (Room Side Change) vorgesehen. Die Überströmung der Fortluft erfolgt durch Überströmöffnungen im Wandsystem.
Technische Daten FFU:
Typ: Filter Fan Unit 6/12 inkl. Vor- und Hauptfilter (M5, H14)
Volumenstrom: ca. 900 m³/h bei 0,30 m/s
Statischer Gesamtdruck: 345 Pa
Ventilator: 350 mm, Ansteuerung 0-10 V
Leistungsdaten: 230 V – 1 Phase – 50 Hz
Motor-Nenndaten: 500 W – 2,2 A
Drehzahl: 2.250 1/min
Material Gehäuse: Aluminium natur
Gewicht Fan Unit: ca. 33 kg
Regelungstechnik & Elektrik:
Die Ansteuerung der Filter-Ventilator-Einheiten erfolgt über eine ECCU PID/XP Multifunktionsregeleinheit mit integrierter Anzeige.
Folgende Einstellungen sind möglich:
– zwei verschiedene Regelkreise mit 0-10 V DC Ausgang
– programmierbare Wochenschaltuhr mit Tag-/Nacht-Sollwerten
– mehrere vordefinierte Programme
Zentrale Ansteuerung der Beleuchtung über Schalt- / Tastereinheiten am Verteilerschrank bzw. an den Türen.
Technische Daten und Abmessungen Reinraumanlage:
Fläche gesamt: ca. 29,25 m²
Volumen gesamt: ca. 73,12 m³
Reinraumbereich ISO Klasse 8
Fläche: 20,25 m²
Volumen: 50,62 m³
Luftwechsel pro Stunde: ca. 20-fach
Abmessungen: ca. 4.500 x 4.500 mm
lichte Innenhöhe: ca. 2.500 mm
Personen- und Materialschleuse:
Fläche: 9 m²
Volumen: 22,5 m³
Abmessungen: ca. 2.000 x 4.500 mm
lichte Innenhöhe: ca. 2.500 mm
Gesamthöhe der Anlage inklusive Filtertechnik ca. 3.100 mm.
Zugänge:
Der Zugang zur Personen- und Materialschleuse, sowie von dort in den Reinraum, erfolgt über jeweils eine einflügelige Drehtüre. flächenbündig ausgeführt mit Fensterausschnitt. Ausstattung der Türen mit Drückergarnituren, Rohrrahmentürschlösser, wartungsfreien Türbändern und PZ-Fräsungen für den bauseitigen Einbau eines Schließzylinders.
Technische Daten einflügelige Drehtüre 1.000 mm (Personen- und Materialschleuse)
Lichte Durchgangshöhe: ca. 2.110 mm
Lichte Durchgangsbreite: ca. 1.000 mm
Technische Daten doppelflügelige Drehtüre 2.500 mm (Reinraum)
Lichte Durchgangshöhe: ca. 2.110 mm
Lichte Durchgangsbreite: ca. 2.500 mm
Die Türen der Personenschleuse sind jeweils gegenseitig elektromagnetisch verriegelt, um die Erhaltung der Reinraumatmosphäre gewährleisten zu können. Inklusive Statusmeldung an den Türen durch eine rot/grün-Anzeige an den Türzargen, sowie einem Not-Aus-Schalter.
Beleuchtung der Reinraumkabine:
Reinraumgerechte Ausleuchtung des Systemraumes durch LED-Leuchten, mittlere Beleuchtungsstärke ca. 600-700 Lux.
