Spülschränke für die Trockenlagerung
Korrosionsfreie Lagerung empfindlicher Bauteile
Die Lagerung hygroskopischer und korrosionsanfälliger Bauteile erfordert kontrollierte Rahmenbedingungen. Nur konstante Parameter wie definierte Luftfeuchte, minimale Sauerstoffexposition und geringe Partikelbelastung schützen zuverlässig vor Feuchtigkeitseintrag, Oxidation und materialbedingter Degradation. Diese Anforderungen sind in der Elektronikfertigung, Medizintechnik und Halbleiterindustrie geschäftskritisch.
Seit über 20 Jahren konstruieren und fertigen wir hochwertige und langlebige Spülschränke aus Aluminium und Edelstahl. Oftmals werden die beiden reinraumgeeigneten Werkstoffe miteinander kombiniert. Neben den kurzfristig verfügbaren, standardisierten Abmessungen sind auch Sonderabmessungen und spezifische Ausführungen möglich. Die optionalen Ausstattungen ermöglichen eine passgenaue Konfiguration des Systems. Unsere Leistungen im Bereich Pflege und Instandhaltung sichern den langfristigen, normgerechten Betrieb.
Optionale Ausstattung
- Ausgasungsfreie Verrohrung für den Einsatz in sensiblen Reinraumanwendungen
- Elektronische Regelungstechnik mit türgesteuerter Gasabschaltung
- Programmierbare Nachflutzeit, Spülrate und Spüldauer zur präzisen Prozesssteuerung
- Manuelle Regelung mit Druckminderer und Durchflussmesser
- X-/CDA-Komplettsysteme inklusive ölfreiem Kompressor und Adsorptionstrockner
Pflege und Instandhaltung
- Lieferung, fachgerechte Inbetriebnahme und Abnahme
- Wartung und Service zur Sicherstellung der Anlagenverfügbarkeit und Prozesssicherheit
Bauweisen
Bei unseren Edelstahlschränken sind sämtliche Bauteile des Schrankes aus rostfreiem Edelstahl gefertigt (V2A, Material 1.4301, optional V4A). Die Türen sind bei beiden Bauweisen frontseitig stets aus Echtglas.

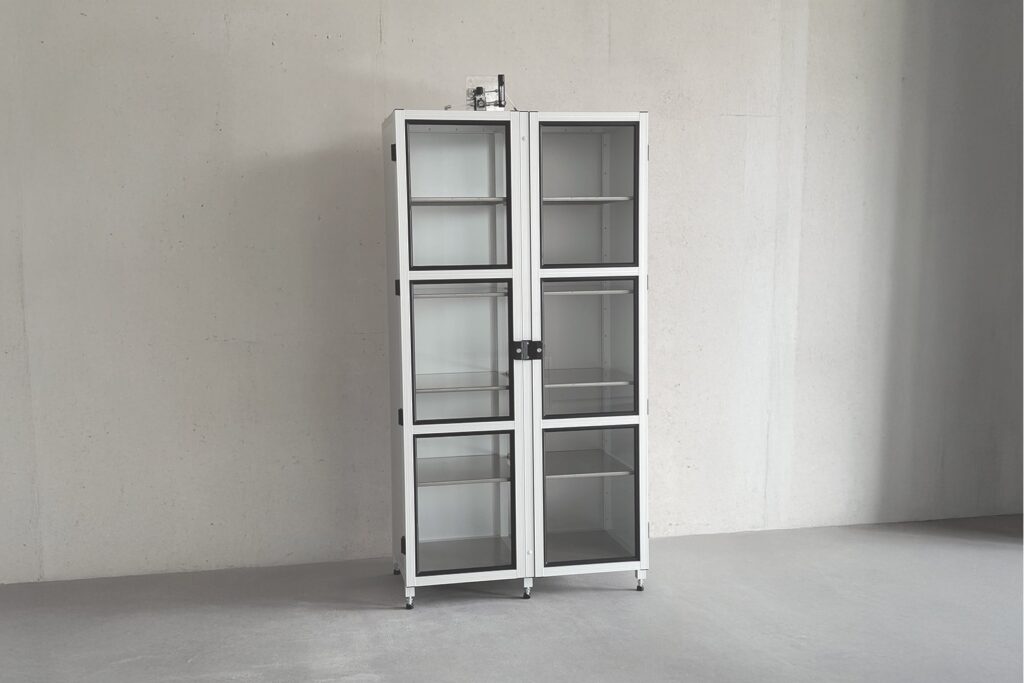

Bei der Aluminiumbauweise kommt für das Trag- bzw. Rahmengestell meist unser eigenes, geschlossenes und damit reinraumkonformes Aluminiumprofil zum Einsatz. Rückwände, Deckel und Seitenwände werden aus Gewichts- und Kostengründen ebenfalls meist aus Aluminium gefertigt. Für die Einlegeböden wird ausschließlich Edelstahl mit einer feingeschliffenen Oberfläche verwendet.
Funktionsweise
Spülschränke mit einer programmierbaren Siemens LOGO!-Steuerung ermöglichen eine separate, bedarfsgerechte Ansteuerung einzelner Kammern. Jede Kammer wird unabhängig überwacht und geregelt. Das erhöht die Prozesssicherheit und reduziert den Gasverbrauch signifikant.
Grundprinzip
- Jede Kammer ist mit einem eigenen Magnetventil ausgestattet
- Die Siemens LOGO! steuert die Ventile zeit- und zustandsabhängig
- Spülprozesse werden nur dann aktiviert, wenn sie tatsächlich benötigt werden
Vorteile der LOGO!-basierten Steuerung
- Hohe Betriebssicherheit durch industrielle Steuerungstechnik
- Reproduzierbare Spülprozesse
- Deutlich reduzierter Spülgasverbrauch im Vergleich zu Dauerflutung
- Einfache Anpassung der Parameter ohne mechanische Eingriffe
- Erweiterbar und wartungsfreundlich
Türabhängige Steuerung
- Beim Öffnen einer Kammer erkennt die Steuerung den Türstatus
- Nach dem Schließen startet automatisch ein definierter Spülzyklus
- Spülparameter wie Nachflutzeit, Spülrate und Dauer sind frei programmierbar
- Während geöffneter Türen erfolgt keine Gaszufuhr → Sicherheits- und Verbrauchsoptimierung
Typische Einsatzszenarien
- Trockenlagerung feuchteempfindlicher Bauteile
- Reinraumanwendungen mit häufigem Zugriff auf einzelne Kammern
- Anwendungen mit wechselnden Anforderungen an Spülzeiten und Durchflussmengen
Kammerindividuelle Programmierung
- Jede Kammer kann mit eigenen Parametern betrieben werden
- Unterschiedliche Bauteile oder Materialien lassen sich parallel lagern
- Keine gegenseitige Beeinflussung der Kammern
- Ideal für wechselnde Prozesse und variable Belegungen
Spülschränke, Stickstoffschränke, Trockenlagerschränke, ...
Bei allen Fragen stehen wir gerne zur Verfügung und freuen uns auf Ihre Kontaktaufnahme.
